كيفية استخدام كتل اختبار NDT عمليًا؟

حسنًا يا قوم! باعتباري أحد موردي كتل اختبار NDT، يسعدني أن أشارككم كيفية استخدام كتل اختبار NDT عمليًا. يعد NDT، أو الاختبار غير المدمر، جزءًا مهمًا من الصناعات المختلفة، حيث يضمن سلامة وجودة المواد والمكونات دون التسبب في ضرر. وتلعب كتل الاختبار دورًا مهمًا للغاية في هذه العملية.

فهم كتل اختبار NDT

أول الأشياء أولاً، دعونا نتحدث عن ماهية كتل اختبار NDT في الواقع. هذه كتل موحدة مصنوعة من مواد محددة ذات خصائص معروفة. لقد تم تصميمها لمحاكاة ظروف العالم الحقيقي والمساعدة في معايرة معدات NDT. هناك أنواع مختلفة من كتل الاختبار لطرق NDT المختلفة مثل اختبار الموجات فوق الصوتية (UT)، واختبار الجسيمات المغناطيسية، واختبار التيار الدوامي.

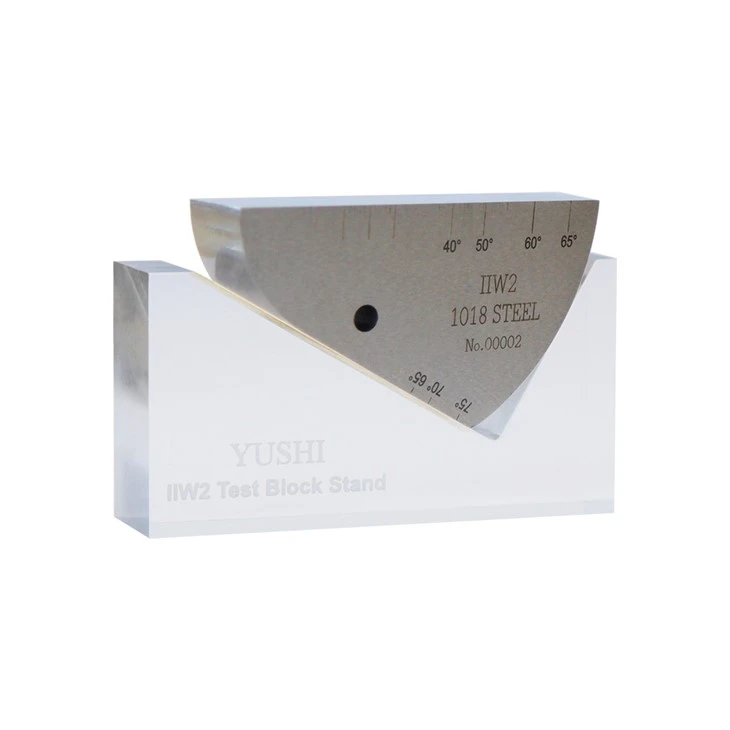

على سبيل المثال، في اختبار الموجات فوق الصوتية، لدينا بعض وحدات الاختبار المشهورة حقًا. واحد منهم هوحامل كتلة الاختبار IIW2/V2/MAB لمعايرة UT. يتم استخدام هذه الكتلة لمعايرة معدات الاختبار بالموجات فوق الصوتية. لها أبعاد وعاكسات محددة بالداخل تسمح للفني بضبط الجهاز للحصول على قراءات دقيقة. تحاكي العاكسات الموجودة في الكتلة العيوب أو الانقطاعات في المواد الفعلية التي يتم اختبارها.

تحضير ما قبل الاستخدام

قبل البدء في استخدام كتلة اختبار NDT، هناك بعض الأشياء التي يتعين عليك القيام بها. أولاً، تحقق من الكتلة بحثًا عن أي ضرر واضح. لن تعطيك الكتلة المتشققة أو المتكسرة نتائج دقيقة. تأكد من أن الأسطح نظيفة. أي أوساخ أو شحوم أو حطام يمكن أن تؤثر على الاقتران بين معدات الاختبار والكتلة.

بعد ذلك، تعرف على مواصفات كتلة الاختبار. تحتوي كل كتلة على مجموعة من المعايير التي تلتزم بها، وتحتاج إلى معرفتها لتفسير نتائج الاختبار بشكل صحيح. على سبيل المثال، إذا كنت تستخدمكتلة معايرة إسفين الخطوةيجب أن تعرف سمك كل خطوة ومدى ارتباطها بمعلمات الاختبار.

استخدام كتل اختبار NDT في اختبار الموجات فوق الصوتية

دعونا نتعمق في كيفية استخدام كتل الاختبار في اختبار الموجات فوق الصوتية، وهي إحدى طرق NDT الأكثر شيوعًا.

معايرة

الاستخدام الأساسي لكتل ​​الاختبار في UT هو المعايرة. تبدأ بتطبيق عامل اقتران مناسب على سطح كتلة الاختبار. يساعد هذا العامل على نقل الموجات فوق الصوتية من محول الطاقة إلى الكتلة. ثم ضع محول الطاقة على الكتلة واضبط إعدادات المعدات.

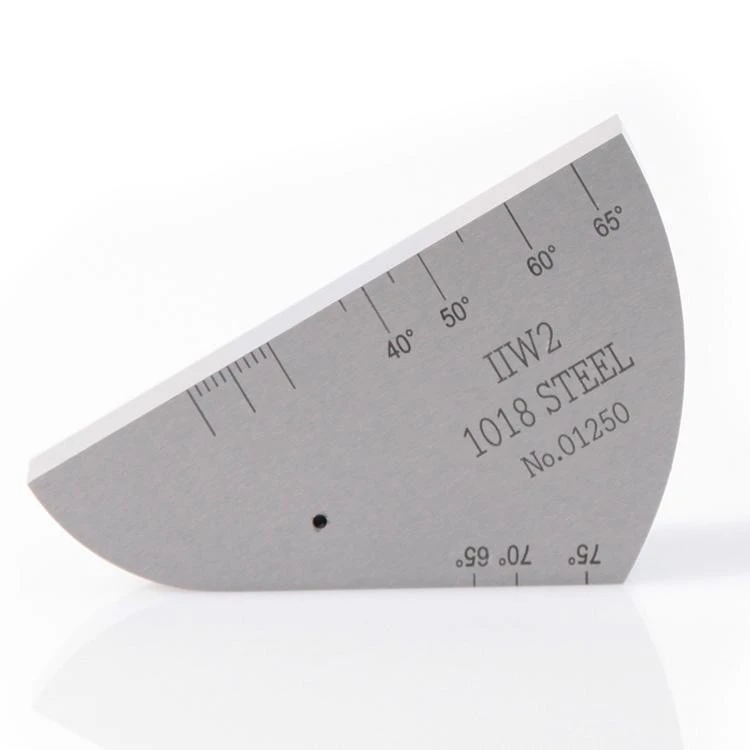

ستنظر إلى شاشة جهاز الاختبار بالموجات فوق الصوتية. تحتوي كتلة الاختبار على عاكسات معروفة، وسترى إشارات تتوافق مع هذه العاكسات على الشاشة. ومن خلال ضبط الكسب وقاعدة الوقت والإعدادات الأخرى، يمكنك التأكد من أن الجهاز يعرض موضع العاكسات وحجمها بدقة. هذه هي معايرة خط الأساس الخاص بك. لمزيد من احتياجات المعايرة العامة، يمكنك أيضًا استخدامكتلة المعايرة.

تعديل الحساسية

بعد المعايرة، يمكنك استخدام كتلة الاختبار لضبط حساسية معدات UT. يمكنك زيادة أو تقليل الكسب لتعيين مستوى الحساسية المناسب لنوع المادة وحجم الخلل الذي تبحث عنه. على سبيل المثال، إذا كنت تختبر مادة رقيقة حيث تكون العيوب الصغيرة مثيرة للقلق، فستحتاج إلى إعداد حساسية أعلى.

التحقق من الأداء

بشكل دوري، يجب عليك استخدام كتلة الاختبار للتحقق من أداء معدات UT. ومن خلال تكرار إجراءات المعايرة والاختبار، يمكنك التأكد من أن الجهاز لا يزال يقدم نتائج دقيقة. إذا انحرفت القراءات عن القيم المتوقعة، فقد يكون الوقت قد حان لضبط الجهاز أو صيانته.

استخدام كتل اختبار NDT في طرق NDT الأخرى

لا يقتصر الأمر على الاختبار بالموجات فوق الصوتية حيث تكون كتل الاختبار مفيدة. في اختبار الجسيمات المغناطيسية، يمكن استخدام كتل الاختبار ذات العيوب الاصطناعية للتحقق من فعالية المجال المغناطيسي وتعليق الجسيمات. يمكنك مغنطة الكتلة، وتطبيق تعليق الجسيمات، ثم البحث عن إشارة إلى العيوب. إذا أظهرت كتلة الاختبار مؤشرات واضحة للعيوب، فهذا يعني أن إعداد الاختبار الخاص بك يعمل بشكل صحيح.

في اختبار التيار الدوامي، يمكن استخدام كتل الاختبار ذات قيم الموصلية المختلفة والعيوب الاصطناعية للمعايرة وتعديل الحساسية. تسمح لك كتلة الاختبار بتحسين معدات اختبار التيار الدوامي لأنواع مختلفة من المواد ومتطلبات الكشف عن العيوب.

استكشاف الأخطاء وإصلاحها والصيانة

في بعض الأحيان، قد تواجه مشكلات عند استخدام كتل اختبار NDT. إذا لم تحصل على الإشارات المتوقعة على معدات UT، فقد يكون ذلك بسبب ضعف الاقتران بين محول الطاقة والكتلة. تأكد من تطبيق عامل الاقتران بالتساوي وعدم وجود فقاعات هواء.

إذا بدا أن الكتلة تتآكل بمرور الوقت، خاصة في البيئات عالية الاستخدام، فمن المهم استبدالها. الكتلة البالية لن تعطي نتائج دقيقة. يجب عليك أيضًا تخزين كتل الاختبار بشكل صحيح. احتفظ بها في مكان جاف لمنع التآكل، خاصة إذا كانت مصنوعة من المعدن.

خاتمة

إن استخدام كتل اختبار NDT عمليًا هو الحصول على نتائج NDT دقيقة وموثوقة. سواء كنت تقوم بمعايرة المعدات، أو ضبط الحساسية، أو التحقق من الأداء، فإن كتل الاختبار هي أدواتك الأساسية. وباعتباري أحد موردي كتل الاختبار NDT، فأنا هنا لمساعدتك في العثور على كتل الاختبار المناسبة لاحتياجاتك.

إذا كنت في السوق للحصول على كتل اختبار NDT عالية الجودة، أو إذا كانت لديك أي أسئلة حول كيفية استخدامها في تطبيقك المحدد، فلا تتردد في التواصل معنا. يمكننا إجراء محادثة حول متطلباتك وإيجاد أفضل الحلول لك.

مراجع

• معايير ASNT (الجمعية الأمريكية للاختبارات غير المدمرة) بشأن كتل اختبار NDT
• معايير ASTM الدولية المتعلقة بكتل اختبار NDT
