يوشي PR21 وحدة إرسال واستقبال النبض بالموجات فوق الصوتية
نظرة عامة على المنتج
إن PR21، الذي تم تطويره وتصنيعه بواسطة YUSHI Instruments، عبارة عن -جهاز كمبيوتر عالي الأداء-مولد وجهاز استقبال نبضات فوق صوتية يتم التحكم فيه. يتم توصيل الأداة بجهاز كمبيوتر ومرسمة الذبذبات للاستخدام، ويتم تطبيقها للكشف عن العيوب بالموجات فوق الصوتية وقياس السُمك واختبار المسبار، وما إلى ذلك.يمكن استخدام مولد النبض وجهاز الاستقبال من سلسلة PR في العديد من التطبيقات في -الاختبارات غير المدمرة وتحليل المواد.
المزايا والميزات التقنية
توليد النبض الدقيق والتحكم فيه
- ثمانية نقل الجهد 25 ~ 200 فولت وضبط عرض النبض من 15ns إلى 1000ns في 5 خطوات ns.
- وضع الزناد المتعدد: الزناد الداخلي: 4 هرتز - 2 كيلو هرتز؛ الزناد الخارجي: 0-5 كيلو هرتز
- التكيف مع نبض الموجة المربعة السلبية ووقت الارتفاع السريع 3.5ns
جهاز استقبال وبرمجيات قابلة للتكوين
- طريقة العمل المزدوجة: عنصر - فردي (نبض - صدى) أو عنصر - مزدوج (اختراق)
- 8 مستويات قابلة للتعديل من التخميد ونطاق كسب 0-60 ديسيبل
- توفير SDK ومكتبة التطوير المفتوحة
سيناريوهات التطبيق
اختبار أداء مسبار الموجات فوق الصوتية
ومن الأهمية بمكان للتحقق من صحة التحقيق والتنمية. من خلال تحليل إشارة الصدى للكتلة المرجعية (باستخدام وظيفة FFT الخاصة بمرسمة الذبذبات)، يمكن للباحثين تحديد التردد المركزي وعرض النطاق الترددي والتوزيع الطيفي للمسبار بدقة.
ويساعد ذلك في التحقق من صحة الأداء ومراقبة التدهور وتقييم تصميمات أجهزة الاستشعار المخصصة أو الجديدة.
تحليل المواد بالموجات فوق الصوتية
هذا النظام قادر على إجراء أبحاث المواد الأساسية من خلال طرق الموجات فوق الصوتية.
قياس سرعة الصوت: باستخدام مادة معروفة السمك، يتم حساب سرعة الصوت للمادة عن طريق قياس الفارق الزمني بين صدىين سفلي متتاليين، وذلك لتقييم الخواص الميكانيكية للمادة.

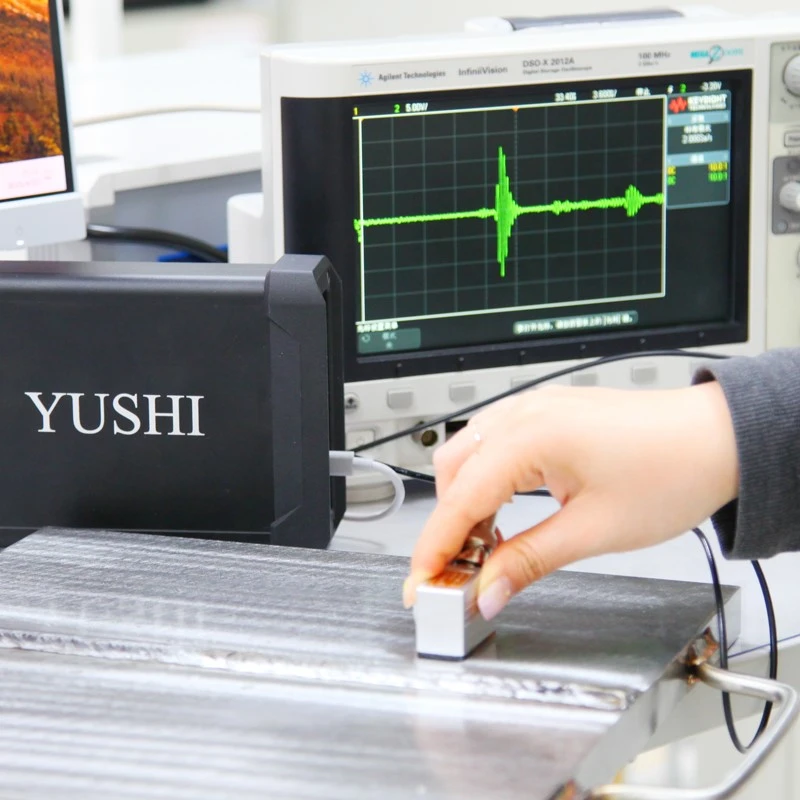

كشف الخلل بالموجات فوق الصوتية وقياس السماكة
تم توفير نظام أساسي موثوق لتطوير-تقنية الاختبارات غير المدمرة.
- تحليل العيوب: في وضع الصدى النبضي، يساعد النظام في تحديد وتوصيف العيوب الداخلية (الشقوق والفراغات) من خلال تفسير خصائص الإشارات المنعكسة.

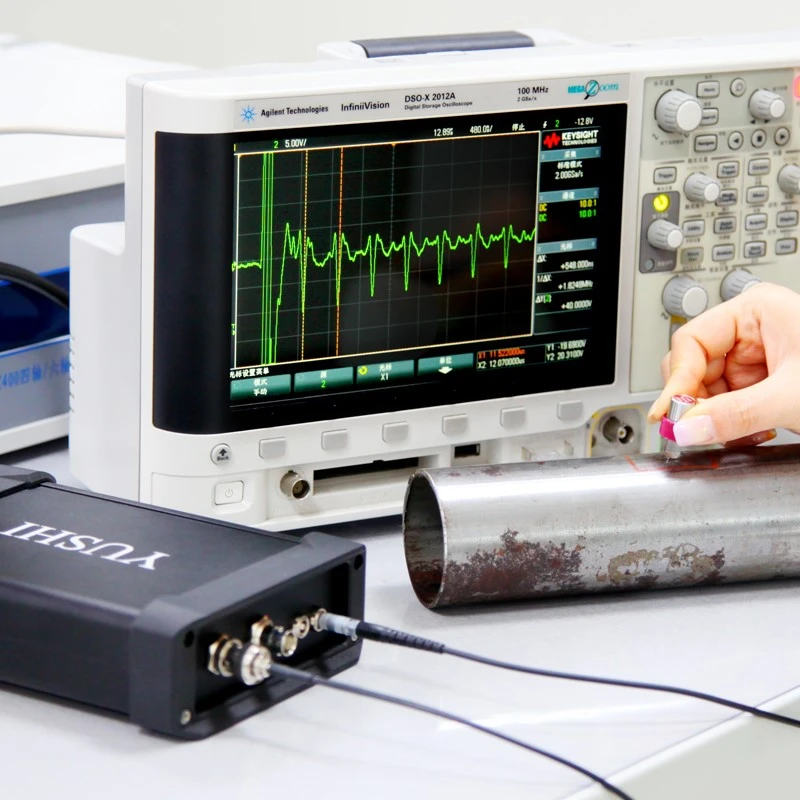

- القياس الدقيق للسمك: بالنسبة للمواد ذات سرعة الصوت المعروفة، يتم الحصول على السمك بدقة من الفاصل الزمني بين أصداء الجدار الخلفي المتعددة (السُمك=(v * Δ t)/2)، والذي يمكن استخدامه لتقييم التآكل وقياس الطبقة.

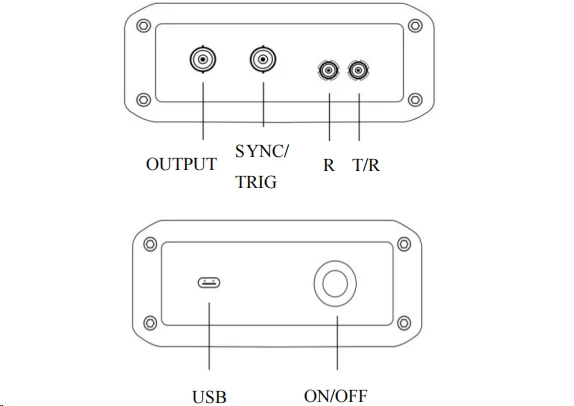

التركيب الهيكلي
برامج التحكم
المعلمات الهامة لمنطقة الإرسال والاستقبال:

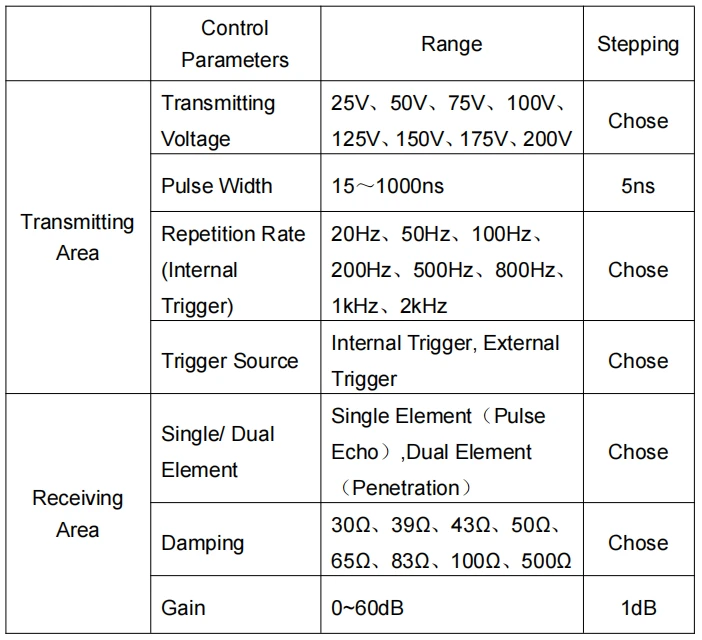

1. منطقة الانبعاث: جهد الانبعاث (25-200 فولت)، عرض النبض (15-1000ns)، تردد التكرار (20 هرتز-2 كيلو هرتز)، مصدر الزناد (داخلي/خارجي)
2. منطقة الاستقبال: عناصر مفردة/توأم، التخميد (30-500Ω)، الكسب (0-60 ديسيبل)
المواصفات الفنية
1. معلمات التحكم
2. الورقة الفنية
