تحليل المعلمة لقياس سمك بالموجات فوق الصوتية

تردد المسبار هو التردد الاسمي المحدد على المسبار، ويشير إلى تردد الموجات فوق الصوتية المنبعثة من المسبار، والذي يرتبط بمادة وسمك الشريحة الكهرضغطية. يؤثر اختيار تردد المسبار بشكل مباشر على اختراق الموجات فوق الصوتية ودقة القياس. مجسات الترددات المختلفة مناسبة للاختبارات المختلفة. بشكل عام، كلما زاد تردد المسبار، زادت دقة القياس، ولكن كلما كان الاختراق أضعف؛ كلما انخفض التردد، كان الاختراق أقوى، ولكن انخفضت دقة القياس.

• مسبار التردد العالي:

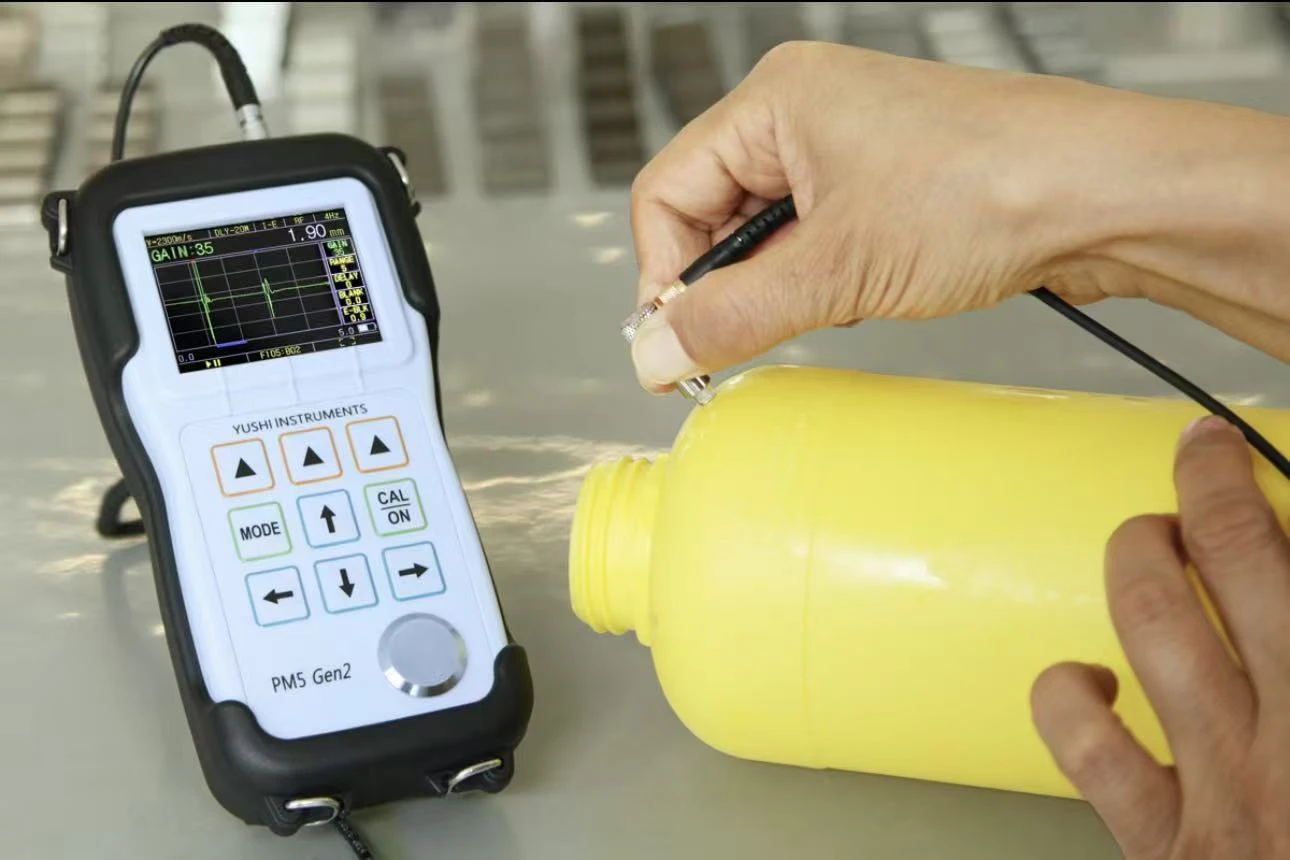

مناسب لقياس المواد الصغيرة ذات الجدران الرفيعة- أو العينات ذات الأسطح الملامسة الصغيرة. على سبيل المثال، مسبار خط التأخير 20 ميجاهرتز له قطر صغير ويمكنه قياس سمك زجاجة بلاستيكية بسطح تلامس صغير.

• مسبار التردد المنخفض:

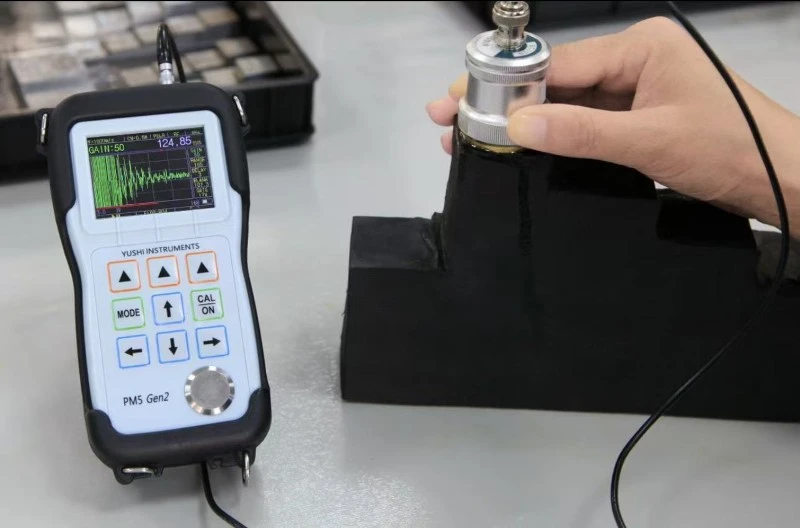

مناسبة لقياس الأسطح الخشنة أو المواد السميكة. على سبيل المثال، يتمتع مسبار الاتصال بتردد 0.5 ميجاهرتز بقطر أكبر واختراق أقوى، ويمكنه قياس سمك المطاط.

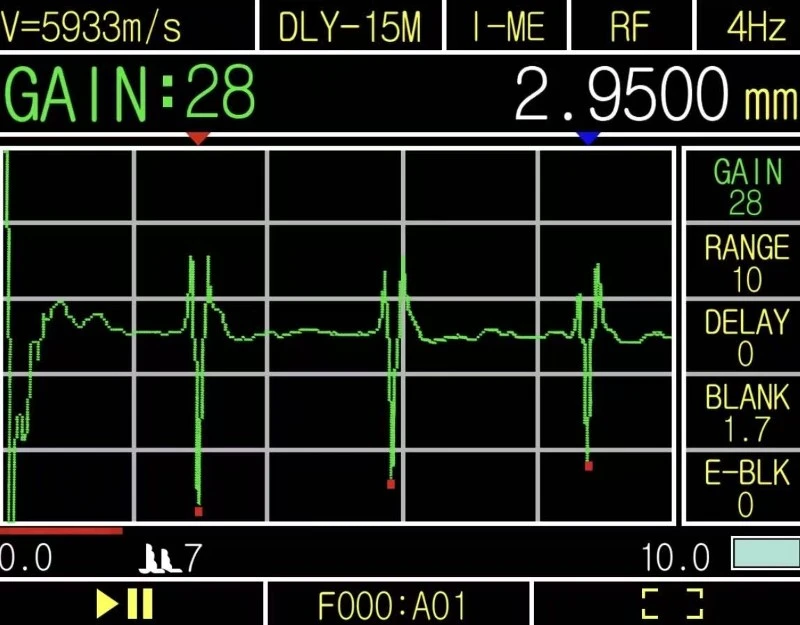

القرار هو معلمة هامة لقياس سمك بالموجات فوق الصوتية، الذي يحدد دقة نتائج القياس. كلما زادت الدقة، زادت دقة نتائج القياس. توفر مقاييس السُمك عالية الدقة نتائج اختبار أكثر دقة ويمكنها التقاط تغييرات أكثر دقة في السُمك.

يمكن أن تصل دقة مقياس السمك بالموجات فوق الصوتية YUSHI PM5 Gen3 إلى 0.0001 مم. للحصول على قياس عالي الدقة-، يجب تحديد دقة X.XXXX.

يعد معدل التحديث، المعروف أيضًا باسم معدل تحديث القياس، معلمة مهمة أخرى لقياس سمك الموجات فوق الصوتية، والذي يحدد سرعة القياس. يعني معدل التحديث الأعلى قياسًا أسرع ويمكن أن يعكس تغيرات سمك الجسم المقاس في الوقت المناسب، وهو مهم جدًا للقياس الديناميكي أو التطبيقات التي تتطلب مراقبة مستمرة.

يوفر مقياس السماكة بالموجات فوق الصوتية YUSHI PM5 Gen3 معدل تحديث قياس اختياري 4 هرتز و8 هرتز و16 هرتز. يمكن للمستخدمين اختيار معدل التحديث المناسب وفقًا للاحتياجات الفعلية. عندما يكون المسح السريع مطلوبًا، يمكن اختيار معدل تحديث أعلى لتحسين كفاءة القياس.
